EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. Does not fit: Springfield XD(M)® 5.25"" COMPETITION SERIES MODEL Any Optics Ready Springfield XD

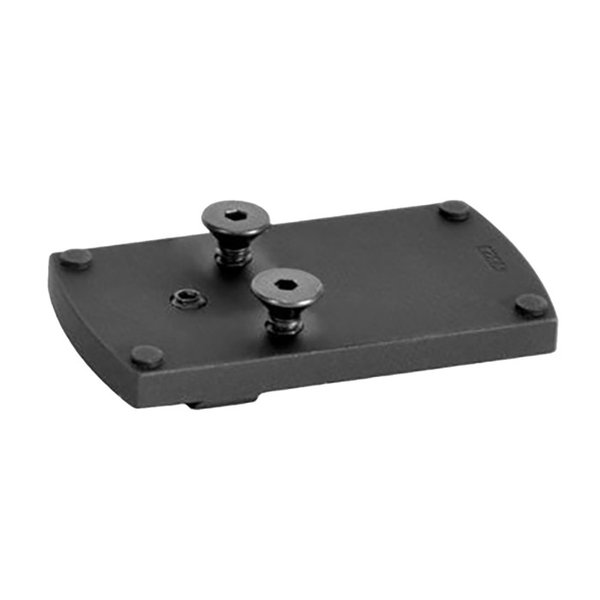

Mount per Ottiche Vortex Viper/Venom per Springfield XD
Il mount EGW per mirini red dot è progettato per essere installato da sinistra a destra (con la volata rivolta in avanti). La slitta presenta una pendenza progressiva per facilitare l'installazione.
Per montare il tuo Vortex Viper/Venom, Burris FastFire o Docter red-dot sight, basta rimuovere il mirino posteriore della tua arma e sostituirlo con il mount EGW. Puoi rimuovere il mount e ripristinare il tuo mirino posteriore in qualsiasi momento. Hardware di montaggio incluso.
Istruzioni per l'installazione
- Rimuovere il mirino posteriore*
- Installare il mount EGW nella slitta
- Serrare la vite di fissaggio (se applicabile)
- Posizionare il mirino red dot sul mount EGW (mettere un piccolo pezzo di carta tra il mirino red dot e il mount faciliterà la rimozione e proteggerà il mirino red dot dal Loctite)
- Applicare Loctite blu alle viti di montaggio fornite
- Serrare le viti di montaggio a 15in/lbs
Viti incluse:
- 2 Viti a testa a bottone - Fornite per i mirini Vortex Viper e Venom
- 2 Viti a testa piatta - Fornite per i mirini Burris FastFire e Docter
Le viti incluse con questo mount richiedono una chiave a brugola da 5/64'' per l'installazione.
La modifica della tua arma potrebbe annullare la garanzia del produttore. Questo prodotto deve essere installato e controllato da un armaiolo qualificato. Non si assume alcuna responsabilità per danni o infortuni che potrebbero derivare da un'installazione o un uso improprio di questo prodotto.
Nota: Non compatibile con:
- Springfield XD(M)® 5.25" COMPETITION SERIES MODEL
- Qualsiasi Springfield XD pronta per ottiche
